石英石是一種應(yīng)用十分廣泛的材料，其硬度是僅次于鉆石的天然礦產(chǎn)，再加上形成時色彩豐富的組合，在公共建筑例如學校，醫(yī)院，酒店，銀行，博物館等都能見到它。石英石尾礦是伴隨著石英石開采和提煉過程中的廢棄物，石英尾礦細度大，含泥量高，直接堆放于廢料場，容易造成嚴重的環(huán)境污染、耕地占用、河道水庫淤塞等不良后果。那么能否利用石英石礦渣生產(chǎn)蒸壓加氣磚設(shè)備砌塊實現(xiàn)其二次利用。
一、試驗材料：

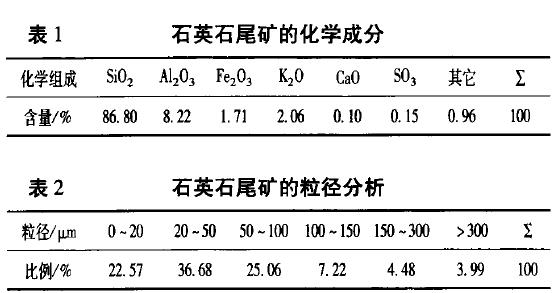

1.某地區(qū)石英石尾礦，主要化學成分二氧化鈣，顆粒直徑在100微米以下，化學和物理性質(zhì)如下：
2.當?shù)氐乃啵瑓?shù)是P.O425級水泥。
二、試驗方法
蒸壓加氣磚設(shè)備砌塊的制備
原料計量后倒入水泥砂漿攪拌機混合均勻，加水混合攪拌2min，再加上溶于水中的鋁粉膏和外加劑，快攪45s后慢攪30s;澆筑入100mm*100mm*100mm的試模中，放入恒溫養(yǎng)護箱發(fā)氣靜停4h后切割托模;將砌塊送入蒸壓釜進行飽和蒸汽壓力蒸壓養(yǎng)護，蒸壓氧化條件：升溫升壓3h，恒溫恒壓8h，降溫降壓2h，蒸壓養(yǎng)護結(jié)束待蒸壓釜自然冷卻后出釜，進行性能測試。
三、總結(jié)
1. 以石英石礦渣為主要硅質(zhì)材料制備蒸壓加氣磚設(shè)備砌塊，配比為尾礦：水泥：石灰：石膏為65:10:23:2;產(chǎn)品符合國家GBT11968-2006中A5.B07級加氣磚設(shè)備砌塊合格品的要求。
2. 利用該尾礦生產(chǎn)蒸壓加氣磚設(shè)備砌塊是可行的，產(chǎn)品屬于低耗能、環(huán)保型新型建筑材料，具有節(jié)能，環(huán)保的特點。
3. 該石英石尾礦應(yīng)用于加氣磚設(shè)備砌塊生產(chǎn)，證明了加氣磚工藝對于原材料有著非常良好的適應(yīng)性，近一步擴大的其原材料的獲取途徑。
聯(lián)系電話:13803857310
