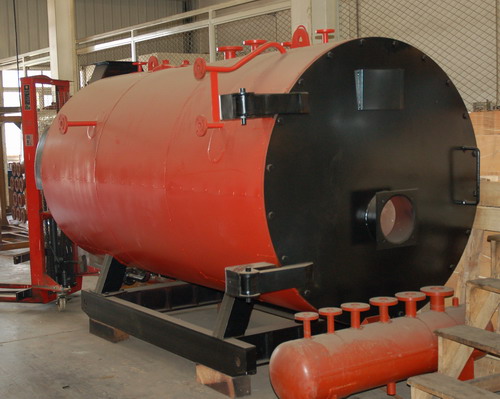

臥式蒸汽鍋爐
臥式蒸汽鍋爐特點：
臥式蒸汽鍋爐是鍋爐的一類，指的是臥式設計的蒸汽鍋爐，按照燃料分為臥式蒸汽鍋爐、臥式燃油蒸汽鍋爐和臥式燃?xì)庹羝仩t等。臥式蒸汽鍋爐具有煙氣流程長，排煙速度慢，熱效率高的特點，較為節能。
臥式蒸汽鍋爐在加氣磚設備作用：
在加氣磚混凝土砌塊生產中，為保持澆筑環節穩定進行，需要提供適宜的溫度，由于臥式蒸汽鍋爐具有上述優點，所以目前加氣混凝土設備一般選用臥式蒸汽鍋爐供暖。
臥式蒸汽鍋爐優點：
1、水容量大,熱效率高,產汽快,蒸汽充足,使用壽命長,，配置優質名牌燃燒器和增壓給水泵,燃燒充分,給水及時,噪音低。
2、選配具有自診斷功能的電腦控制器，運行異常時自動停機并聲光報警，指明故障代碼，檢修方便。
3、保護裝置完備，燃燒機可設置高溫后吹掃裝置，安全可靠。裝配優質安全閥、壓力調節器、低水位及過熱保護等多重保護裝置，確保鍋爐安全運行。
4、結構緊湊，占地面積小，造型優雅，色澤明快。
5、小型貫流式30-300kg/h采用立式二回程，500-1000kg/h采用立式三回程。
6、高效節能：爐體結構優化，受熱面積大，特別是三回程鍋爐熱效率高，產氣快，使用壽命長。選配優質名牌燃燒器和增壓給水泵，燃燒充分，無污染，給水及時，噪音低。
河南豫暉加氣磚設備還包括電磁振動給料機，干料計量罐，螺旋輸送機，移動澆注機，牽引機，成品夾具，電子計量控制系統，加氣模具支柱，臥式蒸汽鍋爐，門式行車，斗式提升機，球磨機，料漿計量罐，百度車，吊具電動，除塵器，滾筒篩，蒸壓釜，門式行車等。
臥式蒸汽鍋爐主要技術參數
|
名稱
|
單位
|
型號
|
||
|
DZL2-1.25-ALL
|
DZL4-1.25-ALL
|
DZL6-1.25-ALL
|
||
|
規格
|
||||
|
額定蒸汽量
|
T/H
|
2
|
4
|
6
|
|
額定工作壓力
|
Mpa
|
1.25
|
1.25
|
1.25
|
|
飽和蒸汽溫度
|
℃
|
193
|
193
|
193
|
|
給水溫度
|
℃
|
20
|
20
|
20
|
|
鍋爐熱效率
|
%
|
76
|
76
|
81
|
|
爐排面積
|
㎡
|
4.2
|
4.97
|
8.22
|
|
設計煤種
|
|
Ⅱ類煙煤
|
Ⅱ類煙煤
|
Ⅱ類煙煤
|
|
受熱面積（參考）
|
㎡
|
86.2
|
145.92
|
236.57
|
|
參考重量
|
t
|
24.147
|
26.518
|
37.492
|
|
外型尺寸（長ⅹ寬ⅹ高）
|
m
|
5.62ⅹ2.6ⅹ3.23
|
6.847ⅹ2.7ⅹ3.17
|
6.886ⅹ2.87ⅹ3.68
|
|
型號
名稱
|
DZL2-1.25-ALL
|
DZL4-1.25-ALL
|
DZL6-1.25-ALL
|
|
|
型號與參數
|
||||
|
鼓風機
|
型號
主軸轉速
全壓
流量
配用電機
|
4-72-11No.3.6A
2900r/min
1578-989Pa
2664-5268 m3/h
Y100L1-2 3kw
|
4-72-11No.4A
2900r/min
2014-1320Pa
4012-7419 m3/h
Y132S1-2 5.5kw
|
4-72-12No.4.5A
2900r/min
1660Pa
10580 m3/h
Y132LS1-2 7.5kw
|
|
引風機
|
型號
主軸轉速
全壓
流量
配用電機
|
GY2-18No.9.8D 右 90
1450r/min
4037-3959Pa
5000-902 m3/h
Y160L 483 15kw
|
Y5-47No.6C
2800r/min
3364-2452Pa
8020-15129 m3/h
Y160L -2 18.5kw
|
Y6-41-11 No9C
1750r/min
3338-2495Pa
25630 m3/h
Y200L -4B3 30kw
|
|
給水泵
|
型號
流量 揚程
轉速
配用電機
|
11/2GC-5×7
6 m3/h 165m
2900 r/min
Y135S2 -2 7.5w
|
11/2GC-5×7
6 m3/h 161m
2950r/min
Y132S2 -2 7.5w
|
JGGCB-176/22
7.5 m3/h 168m
2900 r/min
Y135S2 -2B5 7.5w
|
|
爐排調速器
|
型號
輸出軸扭矩
配用電機
|
XBL22A
5000Nm
Ys7124 0.37kw
|
XBL22A
5000Nm
Ys7124 0.37kw
|
WTG6
7000Nm
0.7kw電磁調速電機
|
|
出渣機
|
型號
出渣量
主軸轉速
配用電機
|
GBL-03
300kg
7.02 r/min
Y90L-6 1.1kw
|
GBL-03
300kg
7.02 r/min
Y90L-6 1.1kw
|
LX
1500kg
4.87 r/min
Y90L-4 B5
|
|
上煤機
|
型號
煤斗容量
配用電機
|
FSG
100kg
Y90S-4 1.1kw
|
FSG
135kg
Y90S-4 1.1kw
|
XGS
150kg
Y90S-4 1.1kw
|
|
除塵器
|
型號
|
CCD-Ⅲ(本廠產)
|
CCD-Ⅲ
|
CCD-Ⅲ
|
|
電器控制柜
|
型號
|
CKC-Ⅱ型
|
CKC-Ⅳ
|
CKC-6L
|
