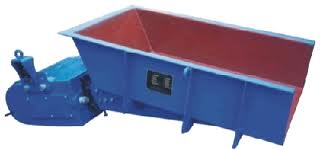

電磁振動給料機
電磁振動給料機介紹
加氣磚設備中的電磁振動給料機是用于把物料(粉煤灰和砂子)從貯料倉或其它貯料設備中均勻或定量的供給到球磨機設備中,是實行流水作業自動化的必備設備,分敞開型和封閉型兩種。根據安裝方式可分懸掛式和臺式等幾種。
電磁振動給料機結構簡單,操作方便,不需潤化,耗電量小;可以均勻地調節給礦量;因此已得到廣泛應用。一般用于松散物料。根據設備性能要求,配置設計時應盡量減少物料對槽體的壓力,按制造廠要求,倉料的有效排口不得大于槽寬的四分之一,物料的流動速度控制在6-18m/min。對給料量較大的物料,料倉底部排料處 應設置足夠高度的攔礦板; 為不影響給料機的性能,攔礦板不得固定在槽體上。為使料倉能順利排出,料倉后壁傾角較好設計為55-65度。
電磁振動給料機結構
電磁振動給料機從結構上主要分為直線料槽往復式(簡稱直槽式)和螺旋料槽扭動式(簡稱圓盤式)兩類,兩者的工作原理基本相同。直槽式一般用于不需定向整理的粉、粒狀物料的給料,或用于對物料進行清洗、篩選、烘干、加熱或冷卻的操作機;圓盤式一般用于需要定向整理的物料的給料,多用于具有一定形狀和尺寸的物料傳輸?shù)膱龊稀=Y(jié)構主要由料槽、電磁激振器、減振器組成。激振器又由電磁鐵(鐵芯和線圈)、銜鐵和裝在兩者之間的主振彈簧等構成,是產生振動的激振源,激振器的工作可以通過一定的控制裝置進行控制。
電磁振動給料機工作原理
電磁振動給料機是一個較為完整的雙質點定向強迫振動的彈性系統,整個系統工作在低臨界共振狀態,主要利用電磁激振器驅動槽體以一定的傾角做往復振動,使物料沿槽移動。
電磁振動給料機特點
1、電磁振動給料機電氣控制采用半波整流電路,可無級調節給料量,可用于自動控制的生產流程中,實現生產過程自動化。
2、無轉動零部件,不需潤滑,結構簡單,維修方便。
3、電磁振動給料機物料是微拋運動,料槽磨損小。
4、電磁振動給料機可采用合適板材制成的料槽,可適用輸送高溫磨損嚴重及有腐蝕性的物料等。
電磁振動給料機安裝
1、電磁振動給料機一般采用懸掛式安裝,吊桿應安裝在具有足夠剛性的結構上,為了減少電磁振動給料機的橫向擺動,懸掛吊桿應向外張開 10°左右布置。對于大型給料機,為了維修和更換料槽方便,還應設置移動滑架。
2、電磁振動給料機應整體安裝,一般不允許拆卸,也不允許在機器上固結任何剛性附件。煙臺鑫海電磁振動機封閉式機身可防止粉塵污染,振動平穩工作可靠,壽命長。安裝時應給設備周圍留有一定的活動空間,避免工作時與其他設備碰撞,一般長度方向的空間較小為 50 mm,寬度方向為 25 mm。
3、電磁振動給料機槽體可以水平安裝,也可以傾斜安裝,其給料能力與下傾角度成正比,但下傾角過大容易引起物料自流,難以保證給料精度。因此應根據物料的性質來確定是向上傾斜、向下傾斜,還是水平放置。
4、安裝后給料機橫向應處于水平狀態,避免給料機工作時物料向一側偏移,并保證所有緊固螺栓牢固緊固。
電磁振動給料機維護保養
1、經常檢查給料槽振幅和線圈電流,注意機器的響聲是否正常,如果發現聲音突然變大,或發現有撞擊聲,要仔細分析原因,并立即停機處理。
2、鐵芯與銜鐵之間氣隙任何時間必須保持平衡,應隨時檢查螺栓是否松動、間隙是否正常,如果板彈簧頂緊螺栓松動或板彈簧斷裂,鐵芯與銜鐵之間氣隙發生變化或撞擊,要立即處理。
3、經常檢查吊裝器有否松動,吊裝器如有松動會使電磁振動給料機四角不平衡,影響給料質量,應立即緊固。
4、振動器的密封罩必須蓋好 ,以防灰塵進入 ,堵塞板彈簧之間的間隙,并要經常清理密封罩積灰。
電磁振動給料機技術參數
型號
|
生產能力
|
水平安裝
|
給料粒度
|
功率
|
設備重量
|
|
GZ1
|
5
|
50
|
0.06
|
73
|
生產能力按物料為河砂容量
|
|
GZ2
|
10
|
50
|
0.15
|
146
|
||
GZ3
|
25
|
75
|
0.2
|
217
|
||
GZ4
|
50
|
100
|
0.45
|
412
|
||
GZ5
|
100
|
150
|
0.65
|
656
|
