加氣磚設備_地面翻轉工藝設備
地面翻轉切割機是加氣磚,加氣塊生產中的主要設備,年產5萬立方米加氣磚設備以上,是必配的核心設備,是提高產量質量不可缺少的設備。我們廠生產的JQF系列切割機,該設備對還坯體實行一步到位,六面翻轉切割,因其工藝先進,不用二次吊裝,減少了因多次吊裝對坯體的損傷。為此,產品暢銷全國各地,深得廣大用戶好評,我廠經過多年不斷的技術革新,發展到現在已形成多種型號的混凝土切割機。
地翻切割機加氣混凝土切割機工作原理:
加氣混凝土坯體連同底版放入翻轉臺后,向切割機方向移動至小滑臺,90度翻轉后由小滑臺將坯體移動到切割位置,先對坯體進行四面水平切割,在進行縱向切割。
切割后的坯體再由小滑臺移動至翻轉臺,將坯體反方向90度反轉到反轉臺上。整個過程自動完成。
地面翻轉切割機的優點:
1、結構緊湊,容易操作,維修量小。
2、坯體的水平、垂直切割一次完成。
3、對坯體進行六面切割。制品精度可達到GB/T11969-1997。
4、可以滿足板材生產要求,制品精度可達GB15762-1995。
5、對廢料全部進行回收,不產生二次污染。
6、坯體不發生粘連。
7、橫切采用絲桿傳動,解決了原液壓傳動的不同步問題。
8、機械系統沒有限位和互鎖,可防止操作不當引起的設備事故。
9、具有快速更換鋼絲裝置。
10、無“雙眼皮”及“崩邊”現象。
地面翻轉切割機規格:
序號
|
規格
|
切割前毛坯
|
切割周期(約)
|
切割能力(m3/年)
|
切割精度
|
總功率
|
設備外型尺寸
|
1
|
4M
|
4050x1240x650
|
6分鐘/模
|
10萬以上
|
六面切割<±2
|
26.5
|
11000x4200x5600
|
2
|
6M
|
6050x1540x650
|
6分鐘/模
|
10萬以上
|
六面切割<±2
|
30
|
13200x4600x5800
|

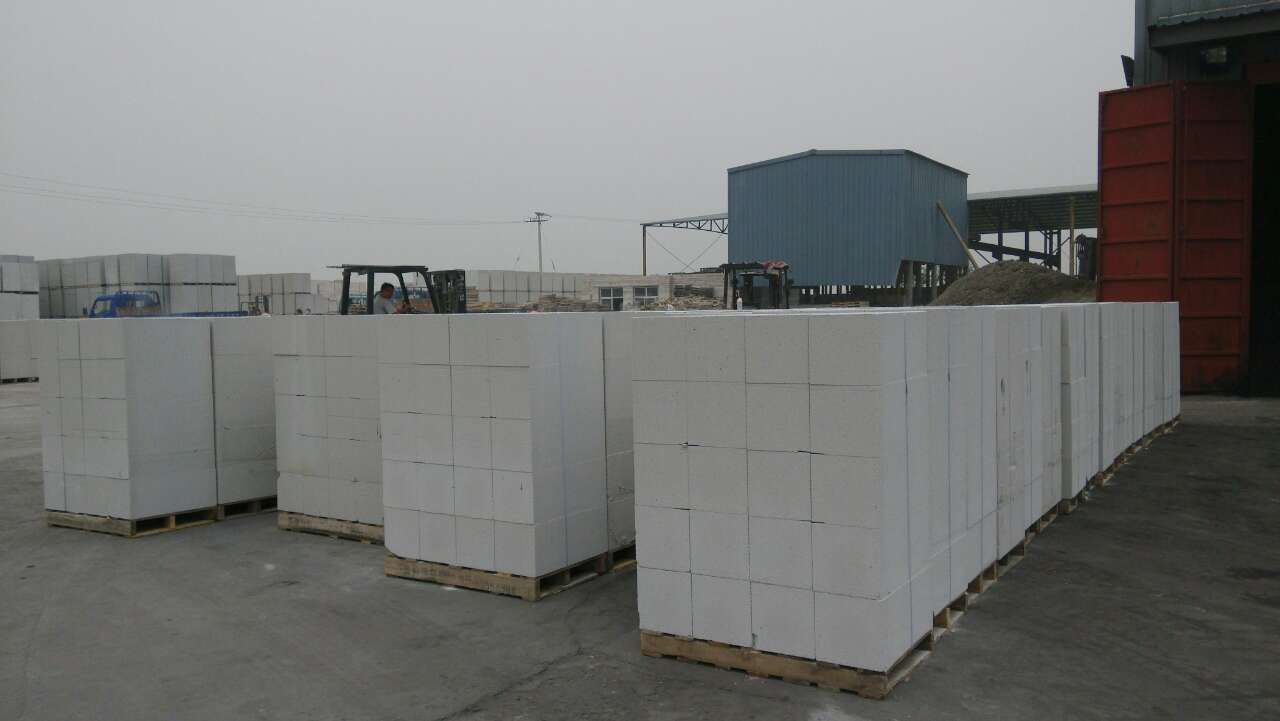

成品
