蒸壓加氣磚設(shè)備制品砌塊是一種新型節(jié)能墻體保溫材料，目前在我國大多數(shù)地區(qū)均有生產(chǎn)企業(yè)，在貴州省發(fā)展較好，使用范圍廣，幾乎在每一個(gè)縣市都有一家生產(chǎn)企業(yè)，節(jié)能、保溫、隔音輕質(zhì)效果明顯，各設(shè)計(jì)、施工企業(yè)技術(shù)較為成熟。目前大部分企業(yè)使用廉價(jià)的粉煤灰作為原材料，而隨著粉煤灰的綜合利用手段越來越多、大城市周圍火電企業(yè)搬遷，導(dǎo)致在一些地區(qū)由于粉煤灰缺乏或粉煤灰資源供應(yīng)緊張，加之缺少天然硅砂資源，導(dǎo)致不能正常進(jìn)行此類產(chǎn)品的生產(chǎn)。因此，尋找粉煤灰的替代原料迫在眉睫。而螢石尾礦是一種螢石生產(chǎn)過程中選礦過程中產(chǎn)生工業(yè)廢棄物，螢石尾礦二氧化硅含量高，細(xì)度較細(xì)，稍作加工，而原生產(chǎn)線無需改造，即可制備加砂氣混凝土砌塊，因此利用螢石尾礦研究生產(chǎn)加氣混凝土是螢石尾礦高效資源綜合利用的一種較好的途徑。

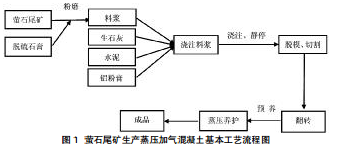

實(shí)驗(yàn)部分 制備工藝流程螢石尾礦經(jīng)過球磨制漿、攪拌、澆注成型、發(fā)氣、靜停、脫模、切割、翻轉(zhuǎn)、預(yù)養(yǎng)護(hù)、蒸壓養(yǎng)護(hù)、出釜制備出蒸壓加氣混凝土砌塊，生產(chǎn)工藝流程如圖
結(jié)果與分析

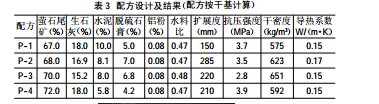

3 結(jié)果與分析 3.1 脫硫石膏、螢石尾礦摻量對(duì)蒸壓加氣磚設(shè)備制品砌塊 性能的影響 從表 可以看出，P-1、P-2、P-4、P-5 四組配合比試配出的 樣品都能滿足《蒸壓加氣混凝土砌塊》(GB11968-2006)中強(qiáng)度和 密度的技術(shù)要求，但 P-2、P-3 主要由于脫硫石膏摻量達(dá)到 7%， 擴(kuò)展度 285mm，脫硫石膏過量后影響石灰消化、硬化速度，從而 降低發(fā)氣的氣孔率，導(dǎo)致強(qiáng)度略低，干密度偏重;擴(kuò)展度主要來 源于水料比，隨著擴(kuò)展度增大，干密度也增大;隨著螢石尾礦摻 量增加，強(qiáng)度隨之增大，而干密度呈不規(guī)則增長�？傮w可以看出， 石膏含量應(yīng)控制在 5%左右。
本文來自河南加氣磚設(shè)備網(wǎng)aokeweifushi.com。
聯(lián)系電話:13803857310
