錘式破碎機

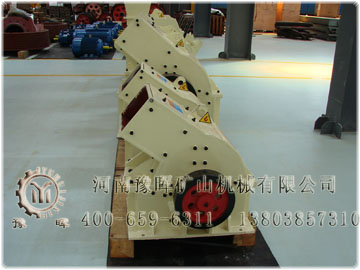

錘式破碎機介紹
錘式破碎機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨,較后通過篩板排出機外。
錘式破碎機用途
錘式破碎機用于破碎各種中硬且磨蝕性弱的物料。其物料的抗壓強度不超過100MPa,含水率小于15%。被破碎物料為煤、鹽、白堊、石膏、磚瓦、石灰石等。還用于破碎纖維結構、彈性和韌性較強的碎木頭、紙張或破碎石棉水泥廢料以回收石棉纖維等等。 此外,錘式破碎機不僅可用于石料生產線,制砂生產線,也可在選礦設備生產線中替代圓錐式破碎機。 錘式破碎機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出,大于篩孔尺寸的粗粒級 阻留在篩板上繼續受到錘子的打擊和研磨, 較后通過篩板排出機外。
錘式破碎機適用范圍和分類
豫暉系列錘式破碎機是直接將較大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。錘式破碎機分為普通錘式破碎機和環錘式破碎機兩種,環錘式一般在煤炭、焦碳等行業破碎中使用較廣。普通錘式機一般英文前綴用PC表示,英文前綴用PCH表示的一般為環錘式破碎機。錘式破碎機系列產品適用于破碎各種中等硬度和脆性物料,如石灰石、煤、鹽、白亞、石膏、明礬、磚、瓦、煤矸石等。該機主要用于水泥、選煤、發電、建材等部門。
錘式破碎機組成
錘式破碎機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨,較后通過篩板排出機外。
錘式破碎機特點
。1)工作錘頭,采用新工藝鑄造,具有耐磨、耐沖擊。
(2)可據客戶要求,調節需要的粒度。
(3)錘式破碎機體結構密封,解決了破碎車間的粉塵污染和機體漏灰問題。
(4)整體設計造型美觀、結構緊湊,易損件少,維修方便等優點,是升級換代產品。
錘式破碎機技術參數
規格型號
|
轉速
|
進料粒度
|
出料粒度
|
產量
|
重量
|
功率
|
外型尺寸
|
PC-400×300
|
1450
|
≤100
|
10
|
3-10
|
0.8
|
11
|
812×9827×85
|
PC-500×350
|
1250
|
≤100
|
15
|
5-15
|
1.2
|
18.5
|
1200×1114×1114
|
PC-600×400
|
1000
|
≤220
|
15
|
5-25
|
1.5
|
22
|
1055×1022×1122
|
PC-800×600
|
980
|
≤350
|
15
|
10-50
|
3.1
|
55
|
1360×1330×1020
|
PC-800×800
|
980
|
≤350
|
15
|
10-60
|
3.5
|
75
|
1440×1740×1101
|
PC-1000×800
|
1000
|
≤400
|
13
|
20-75
|
7.9
|
115
|
3514×2230×1515
|
環錘式破碎機

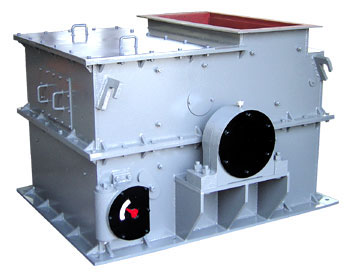

環錘式破碎機介紹
環錘式破碎機經高速轉動的錘體與物料碰撞破碎物料,它具有結構簡單,破碎比大,生產效率高等特點,可作干、濕兩種形式破碎,環錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。環錘式破碎機可根據用戶要求調整蓖條間隙,改變出料粒度,以滿足不同用戶的不同需求。
環錘式破碎機技術參數:
型號
|
進料粒度
|
出料粒度
|
產量(t/h)
|
轉子轉速(r/min)
|
電動機
|
重量
|
|
型號
|
功率
|
||||||
PCH0402
|
≤200
|
≤30
|
8-12
|
960
|
Y132M2-6
|
5.5
|
0.8
|
PCH0404
|
≤200
|
≤30
|
16-25
|
970
|
Y160L-6
|
11
|
1.05
|
PCH0604
|
≤200
|
≤30
|
22-33
|
970
|
Y180L-6
|
15
|
1.43
|
PCH0606
|
≤200
|
≤30
|
30-60
|
980
|
Y225M-6
|
30
|
1.77
|
PCH0808
|
≤200
|
≤30
|
70-105
|
740
|
Y280M-8
|
45
|
3.6
|
PCH1010
|
≤200
|
≤30
|
160-200
|
740
|
Y315M2-8
|
90
|
6.1
|
PCH1016
|
≤300
|
≤30
|
300-350
|
740
|
JS-128-8
|
155
|
9.2
|
PCH1216
|
≤350
|
≤30
|
620-800
|
740
|
Y450-8
|
355
|
15.0
|
PCH1616
|
≤400
|
≤30
|
700-900
|
740
|
YKK5001-8
|
400
|
19.3
|
