砂加氣磚設(shè)備砌塊生產(chǎn)工藝主要以河砂，細(xì)砂為原材料，利用加氣工藝生產(chǎn)砌塊。
一、砂加氣磚設(shè)備砌塊原料要求：
1.石英砂

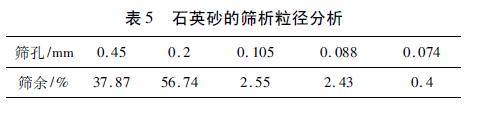

該工藝主要對(duì)石英砂顆粒有一定要求，普通石英砂的主要化學(xué)成分為二氧化硅，其含量為90%-99%，試驗(yàn)選用當(dāng)?shù)睾由爸屑?xì)砂作為原料生產(chǎn)加氣磚設(shè)備砌塊，該砂的篩析粒徑分析數(shù)據(jù)：
二、砂加氣磚設(shè)備砌塊生產(chǎn)工藝砂漿制備：
1.砂顆粒相對(duì)粉煤灰較粗，沉淀塊，不能利用制漿機(jī)制漿后入磨，試驗(yàn)中加裝了一個(gè)砂斗，利用調(diào)速皮帶機(jī)給磨機(jī)均勻布料，脫硫石膏摻入廢漿中在磨機(jī)口同砂一并粉磨，根據(jù)生產(chǎn)需要砂流量控制在20T/h左右，砂漿擴(kuò)散度控制在28cm-30cm，磨后的漿體利用過(guò)渡坑抽入50m³料漿儲(chǔ)罐均化備用。
2.砂加氣磚設(shè)備澆筑配料細(xì)節(jié)：
石灰、水泥、鋁粉配比問(wèn)題，具體每模(6m)×1.2m×0.6模箱，總體積5.1m³，凈體積(4.32m³)的物料配合比為：料漿4000kg/模(已摻入脫硫石膏)，石灰450kg/模，水泥250kg/模，鋁粉2.6kg/模。
澆筑溫度為46℃，澆筑擴(kuò)散度20cm-22cm，澆筑后放入靜養(yǎng)室靜養(yǎng)，發(fā)氣時(shí)間為30min-35min，發(fā)氣砌塊溫度為70℃-72℃，發(fā)起后砌塊表面平整但比模箱略矮，切割時(shí)間為2h-2.5h，切割前胚體溫度80℃-85℃。
三、砂加氣磚設(shè)備砌塊工藝特點(diǎn)：
1.砂的易磨性差。砂相對(duì)粉煤灰顆粒粗、硬度大較為難磨，為達(dá)到4900孔/cm平方米篩余40以?xún)?nèi)，1.83cm×7m球磨機(jī)臺(tái)時(shí)產(chǎn)量為20T/h左右。
2.設(shè)備磨損大。砂對(duì)鋼煅、襯板、渣漿泵及澆筑攪拌機(jī)葉輪的磨損非常大，生產(chǎn)砂加氣磚設(shè)備砌塊每年鋼煅磨損量為80-120T、渣漿泵葉輪每季度更換一次、澆筑攪拌機(jī)葉輪每?jī)蓚�(gè)月更換一次。
3.砂漿的細(xì)度及濃度較難控制，砌塊容重易于偏重。
4.砌塊不易塌模，產(chǎn)品韌性好。因砂漿流動(dòng)性差澆筑時(shí)砌塊不易塌模，搬運(yùn)或碼垛時(shí)不易缺棱掉角。
5.產(chǎn)品出釜后易產(chǎn)生粘接，尤其是空翻設(shè)備中的底部面包頭粘接嚴(yán)重，導(dǎo)致合格率偏低。

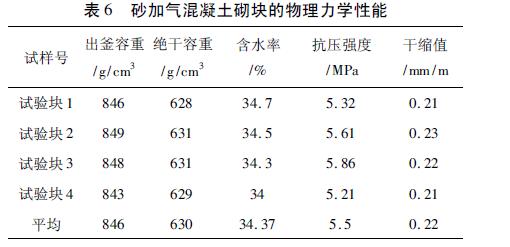

四、砂加氣磚設(shè)備砌塊性能：
聯(lián)系電話(huà):13803857310
